Module de télémètre optique élémentaire

Montage

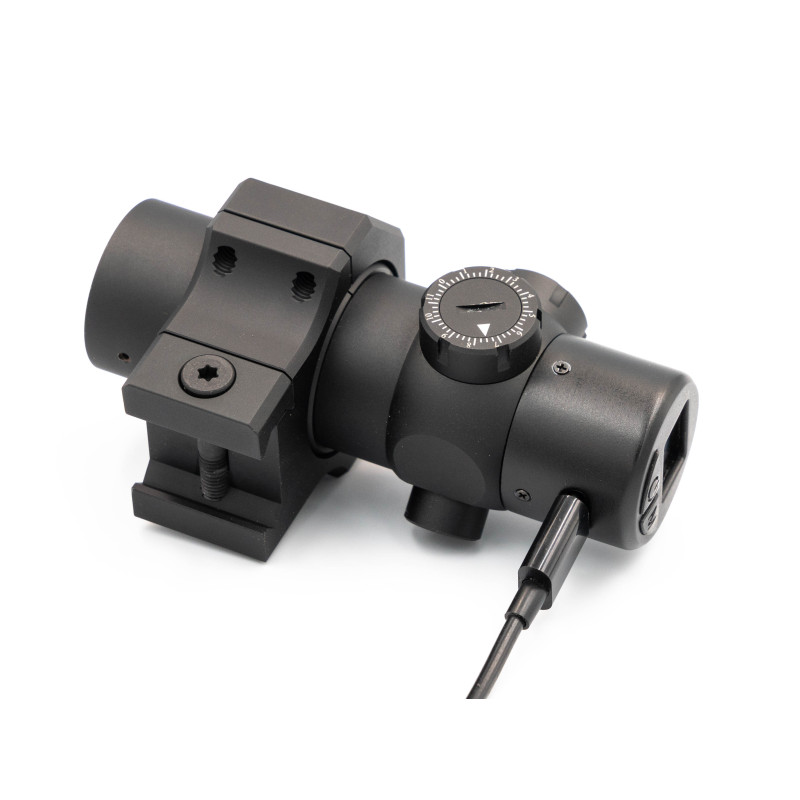

Il est extrêmement important de suivre correctement ces étapes si l’on souhaite obtenir des mesures précises de la distance. Le MODULE RF est équipé d’un support Picatinny à cardan inclus avec lequel il peut être fixé à un système d’arme. Le MODULE RF mesure 30 mm de diamètre et PEUT donc être monté avec n’importe quel anneau standard de 30 mm, cependant, il est possible que sans l’ajustement supplémentaire fourni par le cardan, le déplacement interne haut/bas/gauche/droite des tourelles de l’unité ne soit pas suffisant. Nous recommandons d’utiliser le support inclus pour éviter ce problème.

CHOISIR UN POINT DE FIXATION

Puisque le lunette lui-même sera le viseur du MODULE RF, il est très important de monter le module aussi près que possible physiquement de la ligne de visée optique. Plus la distance entre le télémètre et la lunette de fusil est grande, plus il sera difficile de mesurer précisément les petites cibles.

MONTAGE SUR L’ÉLÉMENT HYPR-7

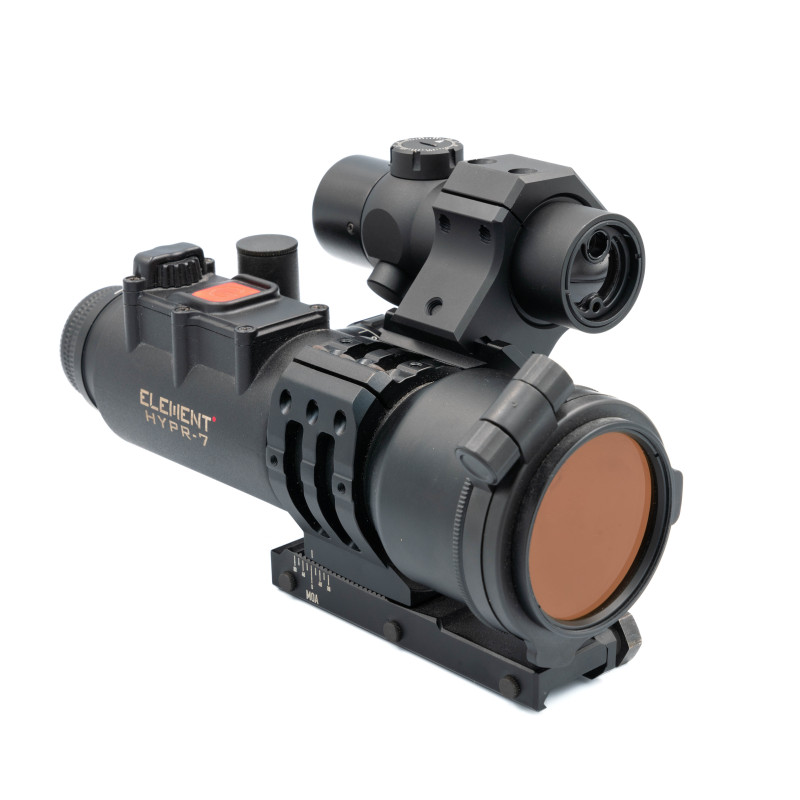

Le HYPR-7 est conçu pour être associé au module RF afin de fournir des solutions de tir instantané sans besoin d’entrée externe. Pour rendre ce système plus convivial, nous incluons un court rail Picatinny avec le HYPR-7 spécifiquement utilisé pour le montage du module. Celle-ci peut être montée directement au-dessus ou sur le côté du HYPR-7.

MONTAGE À 3 TRAJETS LASER POUR DISTANCE DE DÉCALAGE DE LIGNE DE VISÉE OPTIQUE MONTÉE SUR D’AUTRES OPTIQUES OU FUSILS

Pour le monter sur une lunette de visée traditionnelle, un affût avec un rail Picatinny intégré sur le dessus sera nécessaire. Alternativement, le MODULE RF peut être monté sur un rail Picatinny à l’avant d’un système de fusil. La distance physique entre le module et l’optique n’a pas d’importance, tant que la distance entre la ligne de visée et l’axe laser est proche. Une fois le point de fixation choisi, desserrez la vis de base du support avec la clé Torx T15 incluse, ajustez-le au rail et faites un couple maximal de 11 in-kg. Ensuite, desserrez les vis à quatre anneaux et faites glisser le MODULE RF. Une fois à peu près en position, les vis annulaires peuvent être serrées juste assez pour rester en place tout en permettant le mouvement du module. Ces vis à anneau seront correctement serrées une fois l’étape suivante terminée.

Batterie et recharge

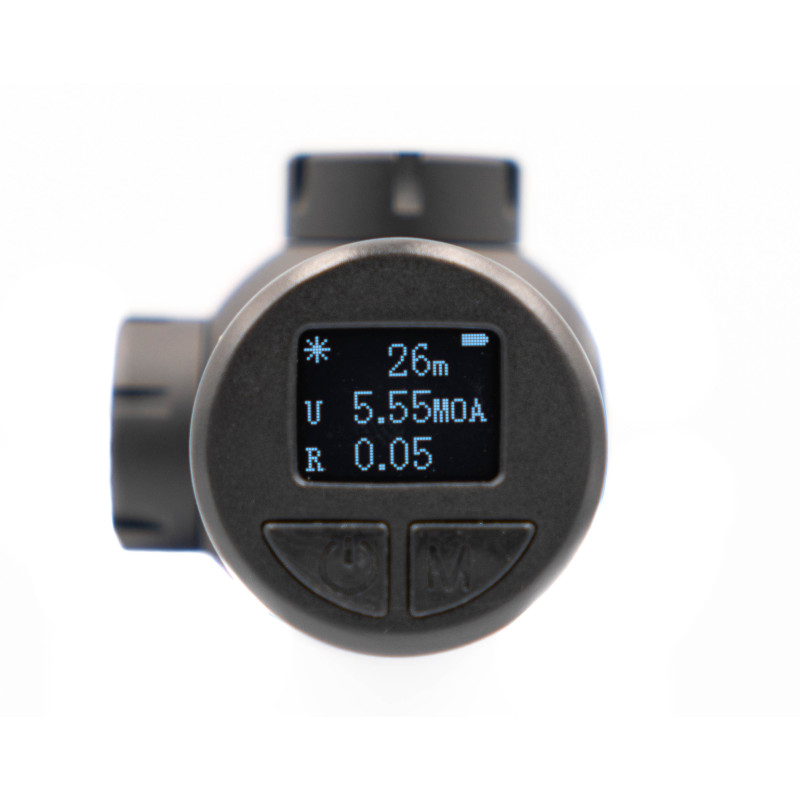

Le MODULE RF est alimenté par une batterie CR2 rechargeable intégrée. Celle-ci ne peut pas être retirée mais est rechargeable par USB-C via le port situé à l’arrière inférieur de l’appareil. Ce port accueille également l’interrupteur à distance qui peut être fixé à l’avant de votre système de fusil. Lors de la charge, l’écran s’illumine et l’icône de la batterie clignote entre pleine et vide pour indiquer le flux de courant. Une fois complètement chargée, l’icône de la batterie apparaît pleine.

Appairement avec des périphériques externes

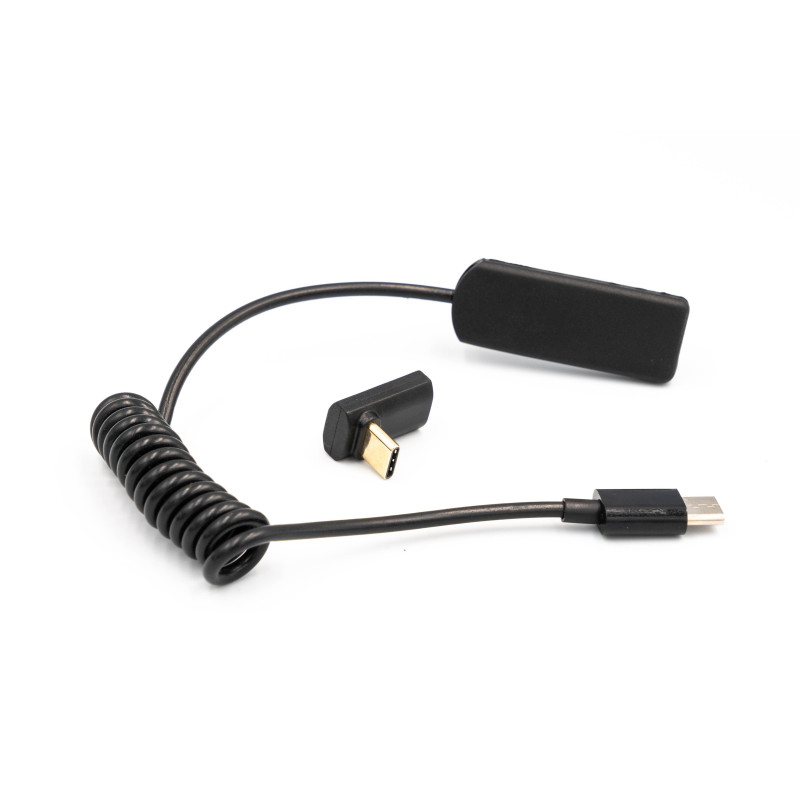

Le MODULE RF comprend un interrupteur à distance qui peut être connecté via USB-C et fixé sur la poignée ou le front d’origine, à portée de position naturelle de vos doigts. Cela peut également être complètement supprimé si la gestion des câbles devient un problème ; le module PEUT fonctionner indépendamment du commutateur distant.

Selon l’emplacement du module monté, il se peut que vous deviez utiliser l’adaptateur à 90 degrés inclus. Cela peut être retourné vers l’arrière ou l’arrière selon la direction du câble.

Le RF MODULE est compatible avec plusieurs appareils Bluetooth externes, notamment l’Element HYPR-7 et, surtout, l’application mobile Element Ballistics, à partir de laquelle vous pouvez créer et envoyer des profils balistiques et modifier vos préférences.

Incluent :

• Module télémètre
• Garantie
• Manuel d’utilisation
• Reçu/Facture de TVA

Détails du produit :

• Diamètre du tube : 30 mm
• Distance de distance : 5-1000 m
• Connectivité : Bluetooth
• Divergence du faisceau : 2
• CR2 rechargeable à batterie MRAD
• Longueur : 97,3 mm (3,83")
• Poids : 116g
• Résistant aux intempéries : Oui
• Puce balistique : Oui
