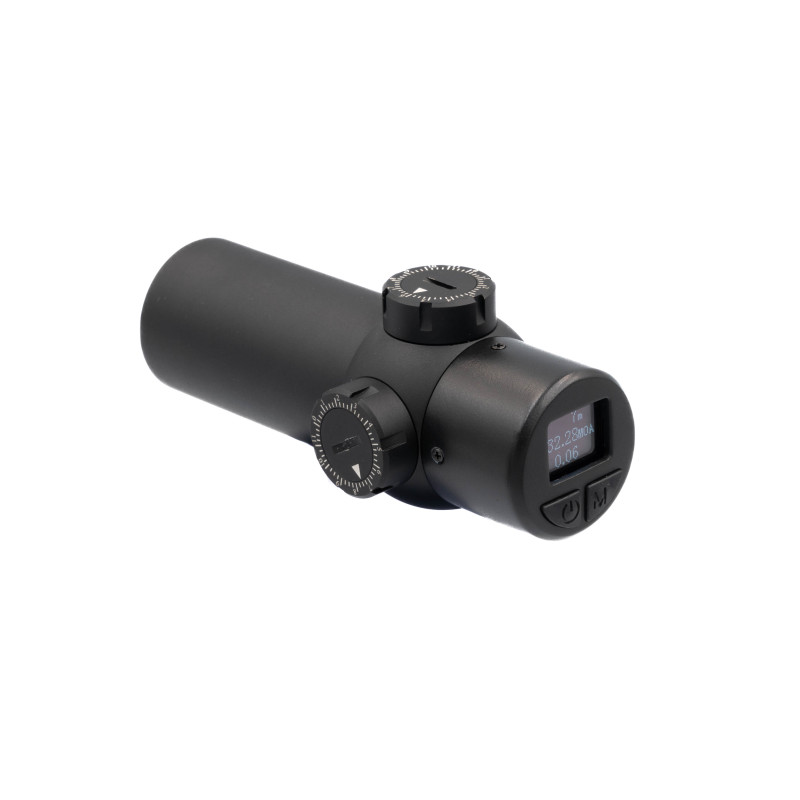

Element Optics Entfernungsmessermodul

Montage

Die korrekte Ausführung dieser Schritte ist für genaue Reichweitenmessungen äußerst wichtig. Das RF-Modul wird mit einer Picatinny-Kardanhalterung geliefert, mit der es an einem Waffensystem befestigt werden kann. Das RF-Modul hat einen Durchmesser von 30 mm und kann daher mit jedem Standard-30-mm-Ring montiert werden. Ohne die zusätzliche Einstellung durch die Kardanhalterung ist die interne Auf-/Ab-/Links-/Rechtsbewegung der Türme jedoch möglicherweise nicht ausreichend. Wir empfehlen die Verwendung der mitgelieferten Halterung, um dieses Problem zu vermeiden.

AUSWAHL EINES MONTAGEPUNKT

Da das Zielfernrohr selbst als Sucher für das RF-MODUL dient, ist es sehr wichtig, das Modul so nah wie möglich an der optischen Sichtlinie zu montieren. Je größer der Abstand zwischen Entfernungsmesser und Zielfernrohr, desto schwieriger wird die genaue Entfernungsmessung kleiner Ziele.

MONTAGE AM ELEMENT HYPR-7

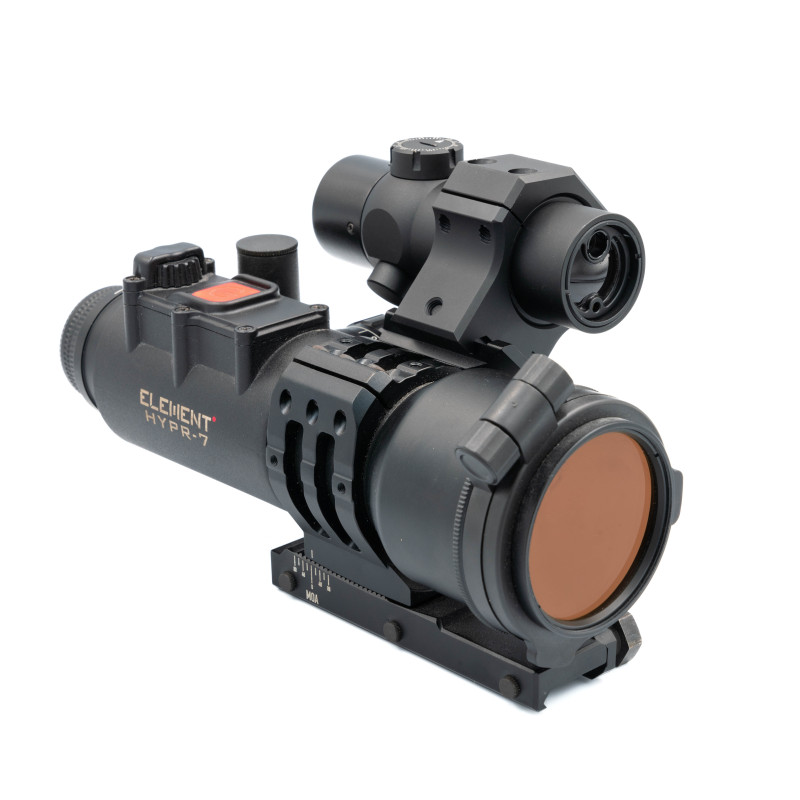

Der HYPR-7 ist für die Kombination mit dem RF-Modul konzipiert und ermöglicht sofortige Feuerlösungen ohne externe Eingabe. Um das System benutzerfreundlicher zu gestalten, liegt dem HYPR-7 eine kurze Picatinny-Schiene speziell zur Modulmontage bei. Diese kann direkt über oder seitlich am HYPR-7 angebracht werden.

MONTAGE 3 LASERBAHN OPTISCHE SICHTLINIE OFFSET-ABSTAND MONTAGE AN ANDEREN OPTIKEN ODER GEWEHREN

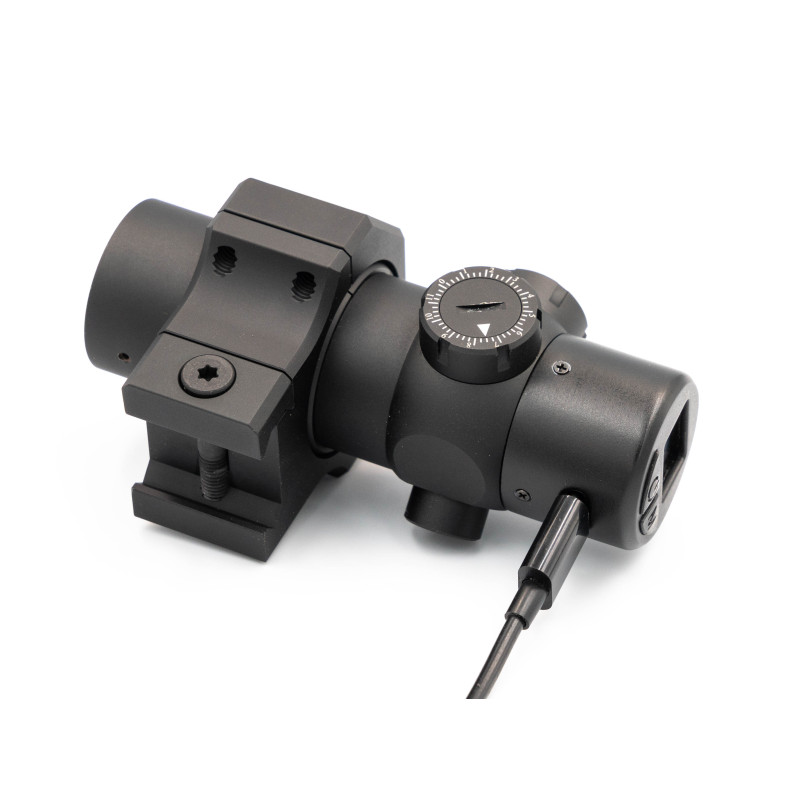

Zur Montage an einem herkömmlichen Zielfernrohr ist eine Halterung mit integrierter Picatinny-Schiene erforderlich. Alternativ kann das RF-Modul an einer Picatinny-Schiene am Vorderschaft eines Gewehrsystems montiert werden. Der physische Abstand zwischen Modul und Optik spielt keine Rolle, solange der Abstand zwischen Visierlinie und Laserachse gering ist. Sobald ein Montagepunkt gewählt wurde, lösen Sie die Grundschraube der Halterung mit dem mitgelieferten T15-Torxschlüssel, befestigen Sie sie an der Schiene und ziehen Sie sie mit maximal 11 in-kg an. Lösen Sie dann die vier Ringschrauben und schieben Sie das RF-Modul hinein. Sobald es ungefähr in Position ist, können die Ringschrauben gerade so weit angezogen werden, dass sie in Position gehalten werden, aber eine Bewegung des Moduls ermöglichen. Diese Ringschrauben werden nach Abschluss des nächsten Schritts mit dem richtigen Drehmoment angezogen.

Akku und Laden

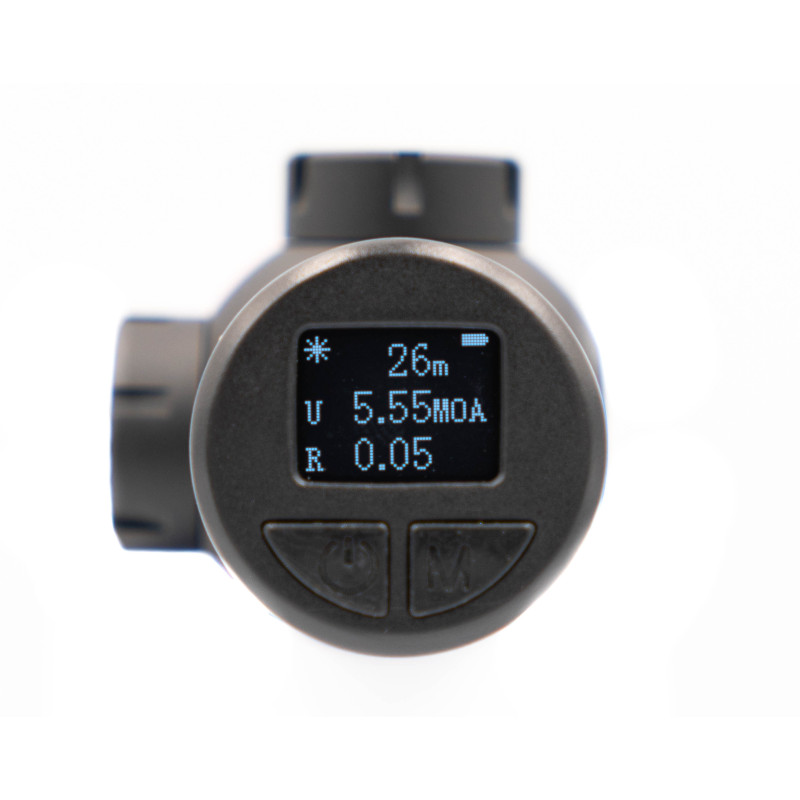

Das RF-Modul wird von einer integrierten wiederaufladbaren CR2-Batterie gespeist. Diese kann nicht entfernt werden, ist aber über den USB-C-Anschluss an der Unterseite des Geräts aufladbar. Dieser Anschluss beherbergt auch den Fernschalter, der am Vorderschaft Ihres Gewehrsystems angebracht werden kann. Während des Ladevorgangs leuchtet das Display auf und das Batteriesymbol blinkt zwischen voll und leer, um den Stromfluss anzuzeigen. Bei vollständiger Ladung erscheint das Batteriesymbol voll.

Kopplung mit externen Geräten

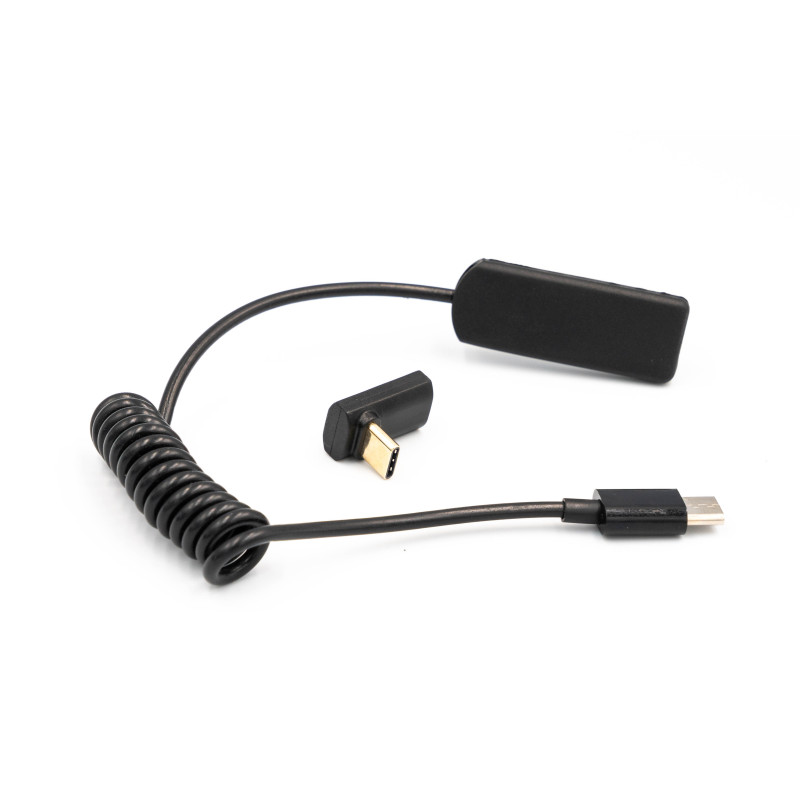

Das RF-MODUL verfügt über einen Fernschalter, der über USB-C angeschlossen und in Reichweite Ihrer Finger am Griff oder Vorderschaft angebracht werden kann. Dieser lässt sich bei Problemen mit der Kabelführung auch komplett entfernen; das Modul kann unabhängig vom Fernschalter betrieben werden.

Je nach Montageort des Moduls kann der Einsatz des mitgelieferten 90-Grad-Adapters erforderlich sein. Dieser lässt sich je nach Kabelverlauf nach hinten oder vorne umklappen.

Das RF-MODUL ist mit einer Reihe externer Bluetooth-Geräte kompatibel, darunter das Element HYPR-7 und vor allem die mobile App Element Ballistics, mit der Sie ballistische Profile erstellen und senden sowie Einstellungen ändern können.

Enthalten:

• Entfernungsmessermodul
• Garantie
• Benutzerhandbuch
• Quittung/Mehrwertsteuerrechnung

Produktdetails:

• Rohrdurchmesser: 30 mm
• Reichweite: 5-1000 m
• Konnektivität: Bluetooth
• Strahldivergenz: 2
• MRAD Batterie Wiederaufladbar CR2
• Länge: 97,3 mm (3,83 Zoll)
• Gewicht: 116 g
• Wetterbeständig: Ja
• Ballistischer Chip: Ja
